1.1  系統概述
      新的時代環境給人們帶來了舒服的生活，時代的變遷更新也給如今的社會形勢帶來各種新的問題。市場經濟的深入，城市流動人口的逐步增多，隨之而來的搶劫、盜竊等犯罪活動日益嚴重。如果沒有及時有效的處理措施，共建和諧社會就無從談起。就大型商場防范而言，目前常用的防范手段主要有防盜門鎖等機械類防范和以各種紅外探測器等為代表的電子類防范兩大類。傳統機械類防范雖然造價成本低，但也存在有礙美觀，犯罪分子易破壞而不能有效地防止壞人的入侵等缺點；而以有線的紅外探測器雖能起到一定的防護作用，但因整體造價成本高、施工周期長、布線施工麻煩、缺乏觀賞性，且后期維護量龐大等不利因素而不能普遍推廣；太陽能全無線被動紅外幕簾探測器作為一種成熟的電子類防范手段，雖然對安裝環境、安裝場所有一定的要求，但因其造價適中，隱形安全而備受人們關注?，F(xiàn)在全國各地區的大型商場都在迅速地開展建設現代化的智能防盜活動，對其中的安全防范系統、監控系統等提出了更高的要求。由于商場人員復雜，范圍相對較廣，犯罪分子很容易從外圍、出入口進入作案，為了使商場值班人員的人身安全、商場財產安全得到應有的保護，必須要有一套專門的安全防范設備，通過商場管理人員來維護和管理，以保障用戶的日?；顒蛹柏敭a(chǎn)安全不受任何侵害。比較安全有效的方法是：1、商場樓層上方裝上太陽能全無線被動紅外幕簾探測器，它是利用人眼看不見的紅外線相互之間構成一個防護網，安全性極高。2、報警主機由專人來管理，報警時主機上會顯示報警的防區，顯示的防區就代表該方位有人入侵，因此報警中心必須要有人值守，以便警情得到迅速處理。

1.2 設計依據

1) 《安全防范工程程序與要求》（GA/T75-94）；
2) 《民用建筑電氣設計規范》（JGJ/T16-92）；
4) 《工業企業通信設計規范》（GBJ42-81）；
5)《主動紅外入侵探測器》GB 10408.4-89
6)《安防防范系統驗收規則》GA 308-2001
7)  某工程商提供的設計圖紙及甲方提出的具體要求。

1.3 設計原則
1）先進性
      本系統設計中采用了目前世界上先進的太陽能全無線被動紅外幕簾探測器和智能型無線報警主機，利用網絡模塊通過網絡連接電腦做統一管理，按照國際上成熟的系統結構進行工程安裝。
2）擴展性
      整個系統的設計滿足目前工程所需的各方面實際要求，同時也充分考慮到以后系統升級擴展的需要，如在其他區域增加探頭、報警系統與視頻監控系統聯動防范、利用網絡平臺實現多系統遠程操控等，我們?yōu)橄到y(tǒng)都留有足夠的擴展空間。
3）安全性和可靠性
      系統設備均選用技術先進、性能可靠的成熟產品，所有這些設備的技術參數均符合國家有關標準的規定。其中太陽能全無線被動紅外探測器是采用成熟的太陽能光伏電池技術和已廣泛應用的調頻+跳頻的無線信號傳輸技術，結合超大容量的備用電池，所研制出來的新一代防入侵探測器。與其他品牌不管有線無線的探測器相比，太陽能全無線被動紅外幕簾具有誤報率低、抗干擾性好、環境適應能力強，供電時間超久等特點，并且可有效地防止有線報警系統因雷擊導致的全系統癱瘓。
4）實用性和經濟性
      整個系統簡單實用，用戶操作、安裝、維護都比較簡單，完全滿足用戶的實際需要，最大限度的為用戶節約投資，同時也符合國家對節能環保的產業發展需要。

1.4 系統安裝布局圖

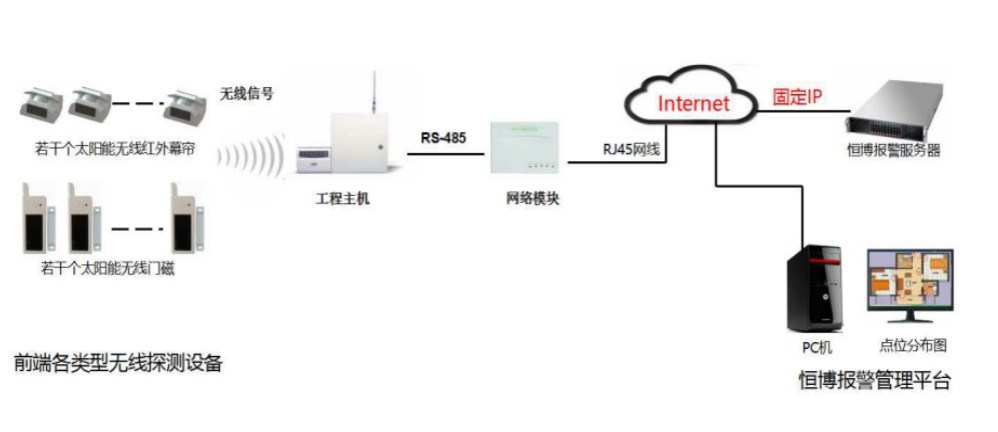

針對實際安裝要求，現將系統安裝分布示意圖介紹如下：


1.5 系統組成
      本項目為一個綜合性商場的報警項目，商場內商鋪有窗戶及玻璃門，建議在玻璃門上方安裝太陽能無線門磁（HB-MC-3），在商場的樓層上方分區域安裝太陽能全無線紅外幕簾探測器（HB-T201），從而形成一片肉眼不可見的防護網。
      該產品不僅供電無線，信號傳輸亦無線，方便安裝維護，在一定程度上能對非法入侵行為產生警示作用；后端的無線報警主機則用兼容性較強的“工程報警主機（HB-G250）”來進行集中管理，考慮到無線信號的傳輸問題，建議在報方案時增加幾個“433無線信號轉發器（HB-ZFQ）”，因需要統一在電腦上做管理，需增加一個網絡通訊模塊（HB-WT-1）,其與工程主機是通過485線連接，我們將對其分別進行敘述:
1.5.1  探測器部分
1、太陽能全無線被動紅外幕簾探測器（HB-T201）

（1）功能簡介
◆ 太陽能充電設計，無需外接電源線，3-5年無需更換電池;
◆ 待機電流小至微安級;
◆ 抗電磁、強光、小寵物干擾,誤報率極低;
◆ 兩級靈敏度可調、自動溫度補償;
◆ 流線型設計,安裝靈活簡便,壁掛、吸頂均可;
◆ 無線調頻+跳頻信號報警，無需外接信號線。
◆ 無線調頻+跳頻信號報警，解決了無線信號容易被干擾和誤收誤報的問題。
◆ 具有故障自檢，并向主機報告的功能。

（2）技術參數

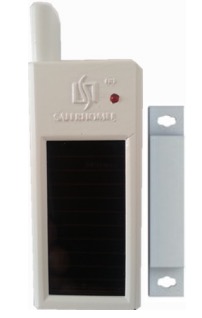

2、無線門磁（HB-MC-1）（選配）

（1）功能簡介
◆ 采用433MHz FSK+跳頻無線信號，無線抗干擾能力強。
◆ 高性能電池，低功耗設計，一節電池可使用8年。（日開關≤20次情況下）
◆ 配合HB-BJQ-560智能報警主機使用能準確提示“門、窗”沒有關好等狀態。
◆ 太陽能板微光充電；
（2）技術參數

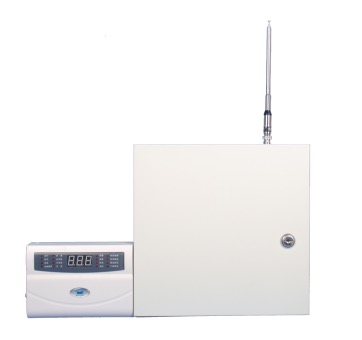

1.5.2 無線報警主機部分

功能簡介
◆ 8個有線1000個無線可編程防區。
◆ 含鍵盤，內置電源、錄音模塊、無線接收模塊。
◆ 支持Ademco contact Id通訊協議，支持RS-232串行端口。
◆ 4 種布防方式：全局布防、半局布防、遠程布防、遙控布防。
◆ 6 種防區類型：全局防區、半局防區、門鈴防區、屏蔽防區、旁路防區、緊急防區。
◆ 密碼鍵盤撤防、無線遙控撤防、遠程撤防、接警撤防四種撤防方式。
◆ 可用遙控器進行布防、撤防、緊急報警等操作。
◆ 1組6位用戶密碼，1組6位設置密碼均可自行修改。
◆ 可遠程控制，可外接監聽頭，可遠程監聽現場警情。
◆ 可撥打2組電話號碼（固定電話或手機號碼）和2組報警中心號碼。警情觸發時，循環撥號。
◆ 遠程控制、防區類型、電話線檢測及相關參數可通過鍵盤按需要進行設置。
◆ 220VAC供電，可接監聽頭、12V7AH蓄電池，通過485連接最多可外掛4種擴充設備。
◆ 本主機接收頻率：433MHz

1.5.3 其他配套產品

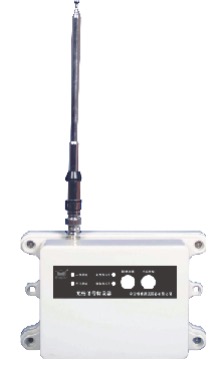

1、信號轉發器

產品名稱：433無線信號轉發器
產品型號：HB-ZFQ

功能簡介
◆ 無線信號轉發器的主要功能是當報警主機接收太陽能全無線對射的無線信號距離超出產品本身無線距離規格時，通過該設備的轉發使無線信號距離增加一倍, 從而使主機能正常接收全無線對射發出的無線信號。
◆ 公司生產了兩款不同頻率的無線信號轉發器，分別可轉發230MHz /433MHz頻率的太陽能全無線對射的無線信號。
◆ 當報警主機與探頭間的距離超出一個轉發器的無線轉發能力時，則需再添加一個或多個轉發器，從而使報警主機能正常接收探頭發出的無線信號。轉發器共分四級：一級，二級，三級，四級，逐級轉發，主機能接收任何一級轉發器發出的無線信號(此功能只針對433MHz頻率的轉發器)。
◆ 單個無線信號轉發器可轉發50對太陽能全無線對射。

2、 網絡通信模塊（HB-WT-1）（必配）

功能簡介
    網絡通信模塊體積小，可直接安裝在報警主機內，由報警主機供電，通過網線與Internet 網絡連接，將報警事件通過網絡方式實時向接警中心傳輸；中心同時可控制各報警主機的布防、撤防、旁路等遠程控制。
◆ 通過網絡即可遠程控制報警主機，接收主機信息。
◆ 虛擬鍵盤：用戶用虛擬鍵盤通過網絡對報警主機進行遠程控制。
◆ 遠程編程：用戶通過虛擬鍵盤對報警主機進行遠程編程。
◆ 遠程信息：遠程了解報警主機的布、撤防、旁路、解除旁路狀態及時接收報警信息。
◆ 通過“恒博客戶管理軟件”對報警主機同時進行監控和接警。
◆ 通過模塊上的4個撥碼開關對相關操作進行限制。
◆ 提供配套接警中心軟件。
◆ 本設備只能與HB-G250系列主機配套使用。

1.6 系統優勢及特點
A、系統優勢
    1．減少安裝工程量。由于采用全無線工作方式，不用再挖溝、鋪管、布線，施工更方便，省時省材。
    2．方便維護。
    3．防止全系統遭受雷擊。
    4．節能環保。節能環保一直是國家政府是提倡的，安防工程采用太陽能報警設備既節省線纜的使用，同時無需消耗電能，是真正的綠色環保產品。

 B、系統特點:
·太陽能供電，無需外接電源線；無線信號報警，無需外接信號線，真正的全無線。
·安裝不用鋪管布線，維護不用查線，節省管線等材料費，減少工程量降低安裝維護成本。
·無需太陽直射，折射光、燈光也能把光線轉化為電能，供探測器正常使用。
·具有故障自檢功能。
·大功率無線信號發送，具有較強的抗干擾能力。
·嚴密的防破壞能力：當探測器被破壞或撬砸時，報警信號輸出電路將自動輸出無線報警信號。

1.7 系統配置
根據客戶所提供的平面圖，結合實際的安裝環境、邊界防范長度及整體工程預算，現將該系統的具體配置統計如下：（以下價格均不含稅，若開票需增加8%稅點）
